概述

本文主要对 Linux 在 RISC-V 架构下的 Syscall 机制进行分析，探究计算机是如何一步一步从应用程序开始，到执行 Syscall，最后返回应用程序的全过程。

文章因涉及技术术语，建议读者阅读本文前先熟悉以下知识：

  • Syscall 概念
  • RISC-V 规范
  • C 语言

说明：文中涉及的 Linux 源码是基于 5.17 版本

Syscall 开始

首先，Syscall 是如何开始的呢？当应用程序需要使用操作系统提供的一系列功能时，一般会通过操作系统提供的 C 标准库来进行 Syscall 的调用。而实际上，C 标准库的内部则使用了 ecall 指令来触发了整个 Syscall 流程。

ecall

先介绍一下 ecall 指令。ecall 指令以前叫做 scall，用于执行环境的变更，它会根据当前所处模式触发不同的执行环境切换异常：

  • in U-mode: environment-call-from-U-mode exception
  • in S-mode: environment-call-from-S-mode exception
  • in M-mode: environment-call-from-M-mode exception

Syscall 场景下是在 U-mode（用户模式）下执行 ecall 指令，主要会触发如下变更：

  • 处理器特权级别由 User-mode（用户模式）提升为 Supervisor-mode（内核模式）
  • 当前指令地址保存到 sepc 特权寄存器
  • 设置 scause 特权寄存器
  • 跳转到 stvec 特权寄存器指向的指令地址

简单来说，ecall 指令将权限提升到内核模式并将程序跳转到指定的地址。操作系统内核和应用程序其实都是相同格式的文件，最关键的区别就是程序执行的特权级别不同。所以 Syscall 的本质其实就是提升特权权限到内核模式，并跳转到操作系统指定的用于处理 Syscall 的代码地址。

调用参数和返回值约定

ecall 指令规范中没有其他的参数，Syscall 的调用参数和返回值传递通过遵循如下约定实现：

  • 调用参数
    • a7 寄存器存放系统调用号，区分是哪个 Syscall
    • a0-a5 寄存器依次用来表示 Syscall 编程接口中定义的参数
  • 返回值
    • a0 寄存器存放 Syscall 的返回值

Syscall 入口

ecall 跳转的地址是哪儿呢？根据 ecall 指令描述，scause 寄存器存放的就是跳转的目标地址。下面通过代码看看 scause 寄存器设置的值，以及设置的时机：

// arch/riscv/kernel/head.S
setup_trap_vector:
	/* Set trap vector to exception handler */
	la a0, handle_exception
  csrw CSR_TVEC, a0    // 将异常处理函数地址设置到 stvec 寄存器


// arch/riscv/include/asm/csr.h
#define CSR_STVEC		0x105
#define CSR_TVEC	CSR_STVEC

从上述代码可以看出，stvec 寄存器被设置成了 handle_exception 的地址，故 ecall 指令执行后会跳转到 handle_exception。而且 arch/riscv/kernel/head.S 是操作系统初始化时运行的代码，所以操作系统在启动时就配置了好 ecall 的跳转地址。

handle_exception

handle_exception 不止是作为 Syscall 调用进入内核的入口，也是整个 trap(transfer of control to a trap handler) 机制的入口。从下面简单的描述中可以看出 Syscall 其实是 trap 机制的一个应用场景。

  • trap
    • exceptions
      • Load access fault
      • Environment call from U-mode (Syscall)
      • …
    • interrupts

接下来一起探究一下 handle_exception 的代码。因 trap 本身涉及的内容也比较多，但本篇文章主要聚焦于其中跟 Syscall 相关的，所以为了更清晰地展示 Syscall 流程，下文中的代码经过删减，只保留了 Syscall 相关的部分，删减的部分会用 ... 来标识。大概是因为这部分功能需要访问寄存器，所以主要语言是汇编代码。为了降低阅读障碍，请先熟悉 RISC-V 汇编语言。

// arch/riscv/kernel/entry.S

ENTRY(handle_exception)
  /*
  * If coming from userspace, preserve the user thread pointer and load
  * the kernel thread pointer.  If we came from the kernel, the scratch
  * register will contain 0, and we should continue on the current TP.
  */
  csrrw tp, CSR_SCRATCH, tp
  bnez tp, _save_context

_restore_kernel_tpsp:
	csrr tp, CSR_SCRATCH
	REG_S sp, TASK_TI_KERNEL_SP(tp)

...

_save_context:
  REG_S sp, TASK_TI_USER_SP(tp)
	REG_L sp, TASK_TI_KERNEL_SP(tp)
	addi sp, sp, -(PT_SIZE_ON_STACK)
	REG_S x1,  PT_RA(sp)
	REG_S x3,  PT_GP(sp)
	REG_S x5,  PT_T0(sp)
	REG_S x6,  PT_T1(sp)
	...
	REG_S x30, PT_T5(sp)
	REG_S x31, PT_T6(sp)

  li t0, SR_SUM | SR_FS

	REG_L s0, TASK_TI_USER_SP(tp)
	csrrc s1, CSR_STATUS, t0
	csrr s2, CSR_EPC
	csrr s3, CSR_TVAL
	csrr s4, CSR_CAUSE
	csrr s5, CSR_SCRATCH
	REG_S s0, PT_SP(sp)
	REG_S s1, PT_STATUS(sp)
	REG_S s2, PT_EPC(sp)
	REG_S s3, PT_BADADDR(sp)
	REG_S s4, PT_CAUSE(sp)
	REG_S s5, PT_TP(sp)

首先交换了 tp 和 sscratch 寄存器的内容。tp 存储的是用户线程地址，sscratch 内容分以下两种情况：

  • 从用户态进入时：存储的是内核线程栈地址
  • 从内核态进入时：存储的是 0

如果从内核态进入，则会往下继续执行 _restore_kernel_tpsp，保存内核栈地址，然后再执行 _save_context；如果是从用户态进入，则会直接进入 _save_context。Syscall 都是从用户态进入，因此会跳转到 _save_context。

_save_context 主要是进行用户态到内核态的上下文切换。首先是保存了用户栈地址，并切换成了内核栈地址。然后在内核栈开辟空间，存储除 x0 之外的 31 个通用寄存器以及 sstatuc、sepc、stval、scause、sscratch 这 5 个 csr 寄存器。

这里有的人可能会有疑问，为什么不保存浮点运算寄存器呢？3因为在 Linux 内核中，一般很少会用到浮点寄存器，为了提高性能，一般不建议使用浮点寄存器，所以在上下文切换时并没有保存浮点寄存器。如果内核在特殊情况需要使用浮点寄存器的话，可以通过 __fstate_save 和 __fstate_restore 这两个方法单独保存和恢复浮点寄存器，这两个函数定义在 arch/riscv/kernel/fpu.S 文件中。

因为触发 trap 的原因有很多，所以接下来的代码逻辑就是根据触发 trap 的原因，找到各自对应的处理方法执行。

// arch/riscv/kernel/entry.S

  bge s4, zero, 1f
  /* Handle interrupts */
  ...
1:
  ...
  /* Handle syscalls */
	li t0, EXC_SYSCALL
	beq s4, t0, handle_syscall


// arch/riscv/include/asm/csr.h
#define EXC_SYSCALL		8

因为此时 s4 存储的是 scause 的值，表示了 trap 的原因。scause 寄存器最高位含义如下：

  • 最高位=1：interrupts
  • 最高位=0：exceptions

所以 s4>=0 表示本次 trap 是由某个 exception 触发，反之是由某个 interrupt 触发。所以这里会继续跳转到 1f。

接着判断 s4 如果和 EXC_SYSCALL 相等，则跳转到 handle_syscall。实际上这里是在根据 exception code 判断 trap 的原因是否是 Syscall。当 scause==8 时，就表示由 Syscall 触发的 trap（具体 scause 值的含义可以参考文章末尾 scause 寄存器介绍部分），故这里会跳转到 handle_syscall。

handle_syscall

接下来就到 handle_syscall 部分，它用于找到对应的实际处理 Syscall 的代码并跳转执行。这段代码分为两部分：

  • 汇编部分：用于跳转到 Syscall 实现的代码
  • C 语言：实现具体的 Syscall 函数

汇编语言部分

// arch/riscv/kernel/entry.S

handle_syscall:
  ...
  addi s2, s2, 0x4
  REG_S s2, PT_EPC(sp)
  ...
check_syscall_nr:
  /* Check to make sure we don't jump to a bogus syscall number. */
  li t0, __NR_syscalls
  la s0, sys_ni_syscall
  /*
  * Syscall number held in a7.
  * If syscall number is above allowed value, redirect to ni_syscall.
  */
  bgeu a7, t0, 1f
  /* Call syscall */
  la s0, sys_call_table
  slli t0, a7, RISCV_LGPTR
  add s0, s0, t0
  REG_L s0, 0(s0)
1:
	jalr s0

ret_from_syscall:
  ...

首先将 s2 加 4 并保存到用于存储用户态 sepc 寄存器的地方。实际上就是将 Syscall 返回到用户态的地址加 4 字节。上文在介绍 ecall 时提到 ecall 指令执行时会将当前指令（ecall）的地址保存到 sepc，而 RISC-V 中 ecall 指令长度是 4 字节，且不支持压缩指令，加 4 之后就指向了下一条指令地址，这也正是 Syscall 调用完返回期望的结果。

这里可能有人会有疑问，那为什么不在一开始就将 sepc 设置为加 4 之后的地址呢？这其实还是要回到 Syscall 是依赖 trap 机制的一个使用场景，而 trap 的触发原因分为 exceptions 和 interrupts。一般来说触发 exception 后表示指令执行异常，经过 trap handler 后希望重新执行该指令达到正常结果，所以因 exception 触发的 trap 时 sepc 都设置为触发异常的指令地址。

接下来会校验系统调用号的合法性。__NR_syscalls 表示系统调用的数量，sys_ni_syscall 是返回系统调用不存在的处理函数。本次 Syscall 的系统调用号存储在 a7 中，当 a7 < __NR_syscalls 时才会进入对于系统调用的入口，否则跳转到 sys_ni_syscall。相关定义代码如下。

// include/uapi/asm-generic/unistd.h
#define __NR_syscalls 451

// kernel/sys_ni.c
/*
 * Non-implemented system calls get redirected here.
 */
asmlinkage long sys_ni_syscall(void)
{
	return -ENOSYS;
}

sys_call_table 是一个函数指针数组，存储的是每个系统调用号对应的处理函数地址。例如 sys_call_table[n] 表示的系统调用号为 n 的 Syscall 处理函数地址。

RISCV_LGPTR 宏的定义如下：

  • 在 64 位处理器中，定义是 3
  • 在 32 位处理器，定义是 2

所以这里跳转的地址就相当于是 sys_call_table[a7]。另外 jalr 伪指令除了跳转外，会执行 ra=pc+4，因此当 sys_call_table[a7] 执行完后会返回到 ret_from_syscall 处。

// arch/riscv/include/asm/syscall.h
/* The array of function pointers for syscalls. */
extern void * const sys_call_table[];


// arch/riscv/include/asm/asm.h
#if __SIZEOF_POINTER__ == 8
    #define RISCV_LGPTR		3
#elif __SIZEOF_POINTER__ == 4
    #define RISCV_LGPTR		2

C 语言部分

那实际的 Syscall 处理函数在哪儿呢？这就得先看看 sys_call_table 是如何定义和初始化的。这里就是使用 C 语言实现的部分。

// arch/riscv/kernel/syscall_table.c
#define __SYSCALL(nr, call)	[nr] = (call),

void * const sys_call_table[__NR_syscalls] = {
	[0 ... __NR_syscalls - 1] = sys_ni_syscall,
#include <asm/unistd.h>
};

以上代码展示了 sys_call_table 定义为一个函数指针数组，数组长度为 __NR_syscalls，默认所有函数都指向 sys_ni_syscall。而实际系统调用号和函数的映射关系通过头文件的方式定义。头文件 asm/unistd.h 最终包含了 include/uapi/asm-generic/unistd.h 头文件，这个文件里面定义了具体每个系统调用号对应哪个处理函数。下面是 write 系统调用的声明示例。

// include/uapi/asm-generic/unistd.h
/* fs/read_write.c */
#define __NR_write 64
__SYSCALL(__NR_write, sys_write)

从这里可以看出，write 的系统调用号为 64，对应的处理函数是 sys_write。那 sys_write 的实现在哪儿呢？一开始搜遍了也没找到它的函数实现，后来发现是原来是用宏实现的。具体代码如下：

// fs/read_write.c

ssize_t ksys_write(unsigned int fd, const char __user *buf, size_t count)
{
    ...
}

SYSCALL_DEFINE3(write, unsigned int, fd, const char __user *, buf,
		size_t, count)
{
	return ksys_write(fd, buf, count);
}

实际上是 SYSCALL_DEFINE3 宏里面会定义一个 sys_write 的函数。具体 SYSCALL_DEFINE3 宏的定义代码如下：

// include/linux/syscalls.h
#define SYSCALL_DEFINE3(name, ...) SYSCALL_DEFINEx(3, _##name, __VA_ARGS__)

#define SYSCALL_DEFINEx(x, sname, ...)				\
	SYSCALL_METADATA(sname, x, __VA_ARGS__)			\
	__SYSCALL_DEFINEx(x, sname, __VA_ARGS__)

#define __SYSCALL_DEFINEx(x, name, ...)					\
	__diag_push();							\
	__diag_ignore(GCC, 8, "-Wattribute-alias",			\
		      "Type aliasing is used to sanitize syscall arguments");\
	asmlinkage long sys##name(__MAP(x,__SC_DECL,__VA_ARGS__))	\
		__attribute__((alias(__stringify(__se_sys##name))));	\
	ALLOW_ERROR_INJECTION(sys##name, ERRNO);			\
	static inline long __do_sys##name(__MAP(x,__SC_DECL,__VA_ARGS__));\
	asmlinkage long __se_sys##name(__MAP(x,__SC_LONG,__VA_ARGS__));	\
	asmlinkage long __se_sys##name(__MAP(x,__SC_LONG,__VA_ARGS__))	\
	{								\
		long ret = __do_sys##name(__MAP(x,__SC_CAST,__VA_ARGS__));\
		__MAP(x,__SC_TEST,__VA_ARGS__);				\
		__PROTECT(x, ret,__MAP(x,__SC_ARGS,__VA_ARGS__));	\
		return ret;						\
	}								\
	__diag_pop();							\
	static inline long __do_sys##name(__MAP(x,__SC_DECL,__VA_ARGS__))

从上述代码中可以看出，SYSCALL_DEFINE3 宏主要做了如下几件事：

  1. 给 sys_write 定义别名 __se_sys_write
  2. 定义函数 __se_sys_write，函数里调用 __do_sys_write 并返回
  3. 在 SYSCALL_DEFINE3 下面定义的实际函数名为 __do_sys_write

所以最后通过宏的方式定义了 sys_write 函数。那为什么要这么麻烦呢？直接定义 sys_write 不行吗？这里涉及 Linux 以前的一个漏洞 CVE-2009-0029。感兴趣可以看看 Linux Kernel 代码艺术——系统调用宏定义，这篇文章里介绍了 SYSCALL_DEFINE3 宏的展开以及 CVE-2009-0029 漏洞，本文就不展开解释了。

ret_from_syscall

在 handle_syscall 里跳转到实际的系统调用函数时把返回地址设置成了 ret_from_syscall。所以上述的 sys_write 函数返回后会跳转到 ret_from_syscall 继续执行。下面看看这部分代码。

// arch/riscv/kernel/entry.S

ret_from_syscall:
  // 将系统调用的返回值 a0 更新到用户态线程的上下文中
  REG_S a0, PT_A0(sp)
  ...
  // 释放内核栈内存
  addi s0, sp, PT_SIZE_ON_STACK
  REG_S s0, TASK_TI_KERNEL_SP(tp)
  // 恢复用户态线程栈上下文
  REG_L a0, PT_STATUS(sp)
  REG_L  a2, PT_EPC(sp)
  REG_SC x0, a2, PT_EPC(sp)
  csrw CSR_STATUS, a0
  csrw CSR_EPC, a2
  REG_L x1,  PT_RA(sp)
  REG_L x3,  PT_GP(sp)
  ...
  REG_L x31, PT_T6(sp)
  REG_L x2,  PT_SP(sp)
  // 返回用户态
  sret

从以上代码可以看出，返回用户态程序过程中主要做以下几件事：

  1. 将系统调用的返回值 a0 更新到用户态线程的上下文中的 a0
  2. 释放内核栈内存
  3. 恢复用户态线程栈上下文信息，包括通用寄存器以及 sstatus 和 sepc 寄存器。
  4. 执行 sret 指令返回到用户态

sret 指令用来从 trap 机制中返回。sret 指令会执行如下操作：

  • 将当前处理器特权级别设置为 sstatus.SPP; sstatus.SPP = U
  • sstatus.SIE = sstatus.SPIE; sstatus.SPIE = 1
  • pc = sepc

也就是说 sret 指令将处理器从内核模式切换到用户模式，并恢复中断的状态，然后跳转到进入 Syscall 时用户线程的下一条指令地址。至此，整个 Syscall 的过程就完成了。

总结

syscall_procedure

本文详细描述了从应用程序触发 Syscall 开始，到 trap 机制执行，再到 Syscall 实际处理函数，最后返回到应用程序的全过程。整个过程没有复杂的数据结构和算法，关键是理解这个流程机制，其中主要涉及的关键有以下几点：

  • ecall：进入比当前级别更高的特权级，针对应用程序，就是进入内核模式
  • trap：用户态和内核态切换时的处理逻辑
  • SYSCALL_DEFINE3：定义 Syscall 处理函数
  • sret：返回进入前的特权级别，这里就是返回用户模式

只要理解了这些，整个 Syscall 过程还是比较简单的。

Syscall 相关特权寄存器

stvec (Supervisor Trap Vector Base Address Register)

用户保存发送异常时处理器需要跳转到的地址

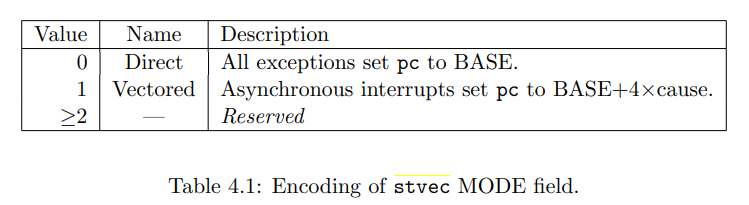

根据上图中 RISC-V 规范中的描述，stvec 寄存器分为两部分，低 2 位称为 MODE，其他位称为 BASE。BASE 用于 trap 入口函数的基地址，必须保证四字节对齐。MODE 用于控制入口函数的地址配置方式。

  • MODE=0 时，表示使用 Direct 方式，exception 发生后 PC 都跳转到 BASE 指定的地址处。
  • MODE=1 时，表示使用 Vectored 方式，exception 的处理方式同 Direct，但 interrupt 的入口地址以数组方式排列。

sepc (Supervisor Exception Program Counter)

当发生 trap 时，处理器会将发生 trap 所对应的指令的地址（pc）保存在 sepc 中

scause (Supervisor Cause Register)

当 trap 发生时，处理器会设置该寄存器表示 trap 发生的原因

根据 RISC-V 规范，scause 寄存器由高 1 位的 Interrupt 和 其他位的 Exception Code 组成。

Syscall 触发时设置的内容如上图中红框所示，Interrupt=0 表示是异常，Exception Code=8，表示是从用户态执行的 ecall。

sstatus (Supervisor Status Register)

用于跟踪和控制处理器当前操作状态（比如包括关闭和打开全局中断）

根据 RISC-V 规范，UIE、SIE 分别用于打开（1）或者关闭（0）用户/内核模式下的全局中断。UPIE、SPIE 用于当 trap 发生时保存 trap 发生之前的 UIE、SIE 值。SPP 用于当 trap 发生时用于保存 trap 发生之前的权限级别值。
